Van an toàn máy nén khí là thiết bị bảo vệ không thể thiếu trên mọi hệ thống khí nén công nghiệp, giúp tự động xả khí khi áp suất vượt mức cho phép. Vậy van an toàn có ưu điểm gì? Hoạt động như thế nào? Nội dung sau đây sẽ làm rõ vai trò, cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn và sử dụng van an toàn khí nén đúng kỹ thuật.

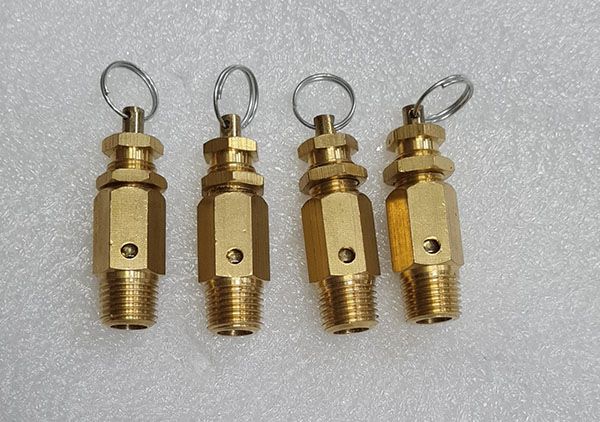

Van an toàn khí nén là gì?
Van an toàn máy nén khí là thiết bị tự động xả áp khi áp suất trong hệ thống vượt quá mức cài đặt an toàn. Van hoạt động hoàn toàn cơ học, không cần nguồn điện điều khiển và được lắp trực tiếp trên bình chứa hoặc đường ống chịu áp.

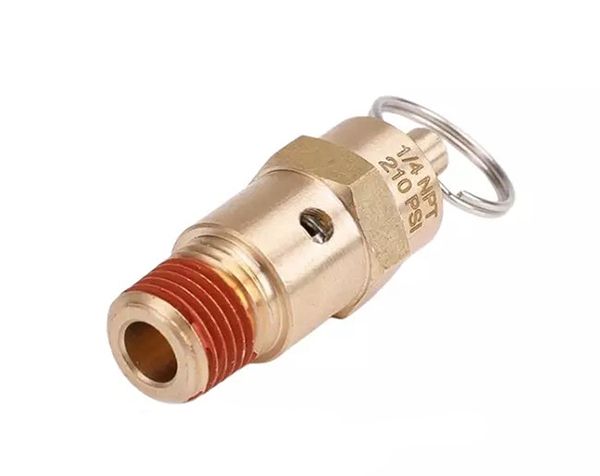

Chức năng chính của van an toàn khí nén là bảo vệ bình chứa, đầu nén và toàn bộ hệ thống khỏi hiện tượng quá áp. Khi áp suất đạt ngưỡng giới hạn, van sẽ tự động mở để xả bớt khí ra ngoài. Khi áp suất giảm về mức an toàn, van sẽ đóng lại, giúp hệ thống tiếp tục vận hành bình thường.

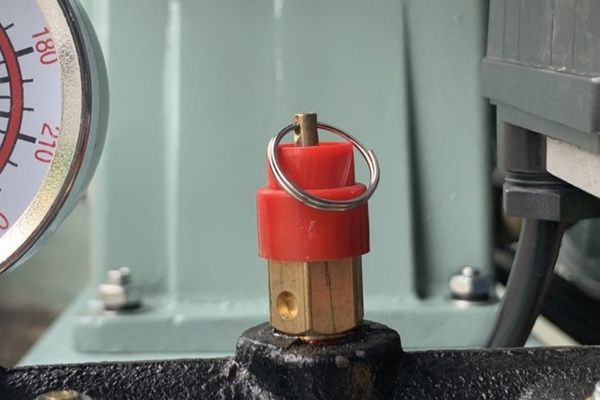

Thông số kỹ thuật van an toàn khí nén
Khi lựa chọn van an toàn máy nén khí, việc hiểu rõ các thông số kỹ thuật là yếu tố quyết định đến khả năng bảo vệ hệ thống. Dưới đây là những thông số quan trọng cần kiểm tra trước khi lắp đặt van an toàn khí nén:
- Áp suất cài đặt: Là mức áp suất mà van bắt đầu mở để xả khí. Thông số này phải phù hợp với áp suất làm việc tối đa cho phép của bình chứa hoặc hệ thống.
- Áp suất làm việc tối đa: Giới hạn áp lực cao nhất mà van an toàn máy nén khí có thể chịu được mà vẫn đảm bảo độ bền và an toàn.
- Kích thước kết nối: Bao gồm kiểu ren (PT, NPT, BSP…) hoặc mặt bích, quyết định khả năng tương thích với đường ống và bình chứa khí nén.
- Lưu lượng xả: Thể hiện khả năng xả khí của van trong một đơn vị thời gian, đảm bảo giải phóng áp suất đủ nhanh khi xảy ra quá áp.
- Vật liệu chế tạo: Thân van có thể làm từ đồng, gang, thép hoặc inox tùy môi trường làm việc và yêu cầu chống ăn mòn.
- Nhiệt độ làm việc: Khoảng nhiệt độ tối đa/tối thiểu mà van an toàn khí nén có thể vận hành ổn định.
Việc kiểm tra đầy đủ các thông số trên giúp đảm bảo van an toàn máy nén khí hoạt động chính xác, bảo vệ thiết bị khỏi rủi ro quá áp và kéo dài tuổi thọ toàn hệ thống.
Cấu tạo và nguyên lý hoạt động van an toàn khí nén
Để hiểu rõ cách van an toàn máy nén khí bảo vệ hệ thống, cần nắm được cấu tạo và cơ chế vận hành của thiết bị.

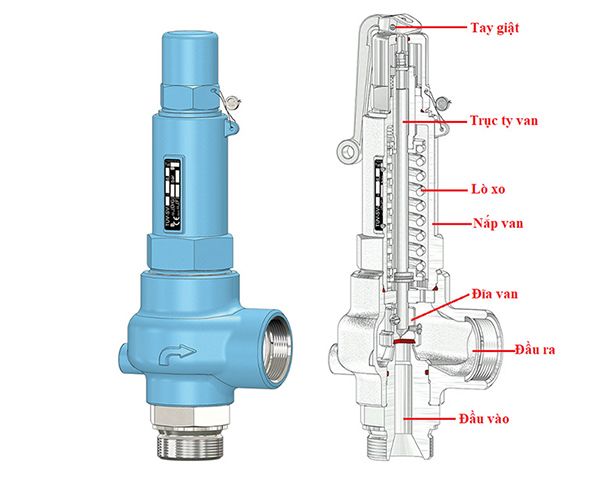

Cấu tạo
Một van an toàn máy nén khí tiêu chuẩn được thiết kế với nhiều chi tiết phối hợp chặt chẽ nhằm đảm bảo khả năng xả áp chính xác và an toàn khi hệ thống vượt ngưỡng cho phép. Các bộ phận chính bao gồm:
- Thân van: Là phần khung chịu lực chính, thường được chế tạo từ đồng, gang, thép hoặc inox tùy theo áp suất và môi trường làm việc. Thân van phải có khả năng chịu áp lực cao, chống ăn mòn và đảm bảo độ kín tuyệt đối trong quá trình vận hành.
- Lò xo đàn hồi: Đây là bộ phận quan trọng quyết định mức áp suất cài đặt. Lò xo tạo lực ép giữ đĩa van ở trạng thái đóng khi áp suất chưa vượt ngưỡng. Độ cứng của lò xo sẽ tương ứng với từng dải áp suất làm việc khác nhau.
- Đĩa van: Là bộ phận trực tiếp đóng – mở để xả khí. Khi áp suất vượt mức cho phép, đĩa van sẽ được đẩy lên, tạo khe hở để khí thoát ra ngoài. Đĩa van yêu cầu độ chính xác cao để đảm bảo đóng kín hoàn toàn khi hệ thống trở lại trạng thái bình thường.
- Vít điều chỉnh áp suất: Cho phép kỹ thuật viên cài đặt hoặc tinh chỉnh mức áp suất xả theo thông số kỹ thuật của hệ thống. Việc điều chỉnh cần thực hiện đúng quy trình để tránh sai lệch áp suất vận hành.
- Gioăng làm kín: Được lắp tại các vị trí tiếp xúc nhằm ngăn rò rỉ khí khi van ở trạng thái đóng. Gioăng thường làm từ cao su chịu nhiệt, PTFE hoặc vật liệu chuyên dụng khác.
- Nắp chụp bảo vệ: Giúp bảo vệ cơ cấu bên trong khỏi bụi bẩn, độ ẩm và các tác nhân môi trường, đồng thời tăng độ bền cho thiết bị.
Thiết kế của van an toàn khí nén có thể khác nhau tùy dòng sản phẩm, nhưng nguyên lý chung vẫn dựa trên cơ chế cân bằng lực giữa áp suất khí và lực đàn hồi của lò xo.

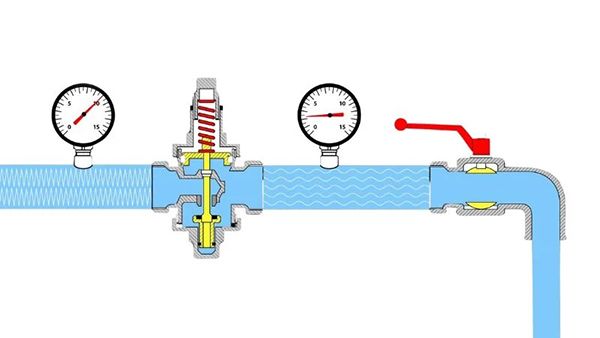

Nguyên lý hoạt động
Nguyên lý hoạt động của van an toàn máy nén khí dựa trên sự chênh lệch và cân bằng lực giữa áp suất khí trong hệ thống và lực nén của lò xo:
- Giai đoạn bình thường: Khi áp suất trong bình chứa thấp hơn mức cài đặt, lực đàn hồi của lò xo lớn hơn lực đẩy của khí nén. Lúc này, đĩa van được ép chặt vào đế van, đảm bảo hệ thống kín hoàn toàn và không xảy ra rò rỉ.
- Giai đoạn quá áp: Khi áp suất trong bình tăng vượt quá ngưỡng cài đặt, lực khí nén sẽ thắng lực lò xo, đẩy đĩa van nâng lên khỏi đế. Van mở ra và khí nén được xả nhanh ra ngoài, giúp giảm áp suất về mức an toàn.
- Giai đoạn ổn định lại: Sau khi áp suất giảm xuống dưới ngưỡng quy định, lực lò xo tiếp tục đẩy đĩa van trở về vị trí ban đầu, đóng kín hệ thống và ngừng xả khí.
Nhờ cơ chế tự động, phản ứng nhanh và không phụ thuộc vào nguồn điện, van an toàn máy nén khí đóng vai trò như một “thiết bị bảo hiểm” bắt buộc trong hệ thống khí nén, giúp ngăn ngừa nguy cơ nổ bình, hư hỏng thiết bị và đảm bảo an toàn cho người vận hành.

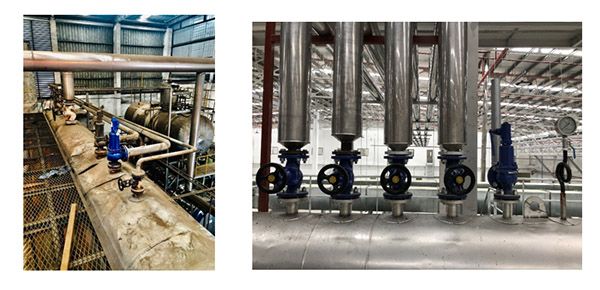

Ứng dụng của van an toàn khí nén
Van an toàn máy nén khí là thiết bị bảo vệ bắt buộc trong mọi hệ thống có áp suất khí nén. Nhờ khả năng tự động xả áp khi vượt ngưỡng cho phép, thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Hệ thống máy nén khí trục vít và piston: Lắp trực tiếp trên đầu nén hoặc bình chứa nhằm kiểm soát áp suất, phòng tránh tình trạng quá áp gây hư hỏng cụm nén.
- Bình chứa khí nén công nghiệp: Đảm bảo áp suất trong bình luôn nằm trong giới hạn an toàn, giảm thiểu nguy cơ nổ bình do tăng áp đột ngột.
- Nhà máy thực phẩm, dược phẩm: Các dây chuyền yêu cầu khí nén sạch và ổn định luôn cần van an toàn để duy trì áp suất tiêu chuẩn, tránh gián đoạn sản xuất.
- Xưởng cơ khí, gara ô tô: Hệ thống cấp khí cho thiết bị sửa chữa, sơn, bơm lốp… cần được bảo vệ bằng van an toàn nhằm đảm bảo an toàn cho kỹ thuật viên.
- Hệ thống khí nén trong tòa nhà, nhà máy sản xuất: Các hệ thống điều khiển tự động, dây chuyền đóng gói, vận chuyển bằng khí nén đều phải trang bị van an toàn theo quy định kỹ thuật.
Có thể nói, bất kỳ hệ thống nào vận hành bằng khí nén và tồn tại áp suất dư đều cần lắp đặt van an toàn máy nén khí để đáp ứng tiêu chuẩn an toàn, bảo vệ thiết bị và hạn chế rủi ro trong quá trình vận hành lâu dài.
Ưu điểm và nhược điểm van an toàn khí nén
Trước khi lựa chọn và lắp đặt van an toàn máy nén khí, doanh nghiệp cần hiểu rõ những lợi ích mà thiết bị mang lại cũng như một số hạn chế có thể phát sinh trong quá trình sử dụng.
Ưu điểm
Van an toàn khí nén được xem là “lá chắn bảo vệ” cho toàn bộ hệ thống nhờ những ưu điểm nổi bật sau:
- Tự động xả áp khi vượt ngưỡng cài đặt: Cơ chế hoạt động hoàn toàn tự động giúp ngăn chặn nguy cơ quá áp, giảm thiểu rủi ro nổ bình hoặc hư hỏng thiết bị.
- Cấu tạo đơn giản, độ bền cao: Thiết kế chủ yếu gồm thân van, lò xo và đĩa van nên ít chi tiết phức tạp, hạn chế hỏng hóc và dễ bảo trì.
- Không phụ thuộc vào nguồn điện: Van hoạt động dựa trên nguyên lý cơ học cân bằng lực, không cần cấp điện hay hệ thống điều khiển riêng biệt, đảm bảo an toàn ngay cả khi mất điện.
- Chi phí đầu tư hợp lý: So với thiệt hại có thể xảy ra khi hệ thống quá áp, chi phí trang bị van an toàn máy nén khí tương đối thấp nhưng mang lại hiệu quả bảo vệ rất lớn.
- Dễ lắp đặt và thay thế: Van có nhiều kiểu kết nối như ren, mặt bích, phù hợp với đa dạng hệ thống khí nén hiện nay.
Nhược điểm
Bên cạnh các ưu điểm, van an toàn máy nén khí cũng tồn tại một số hạn chế cần lưu ý trong quá trình sử dụng:
- Yêu cầu cài đặt áp suất chính xác: Nếu điều chỉnh sai ngưỡng xả, van có thể mở quá sớm gây thất thoát khí hoặc mở quá muộn làm giảm hiệu quả bảo vệ.
- Nguy cơ rò rỉ khi linh kiện hao mòn: Lò xo, gioăng làm kín sau thời gian dài vận hành có thể bị mòn hoặc giảm đàn hồi, ảnh hưởng đến độ kín khít của van.
- Cần kiểm tra và bảo dưỡng định kỳ: Để đảm bảo van an toàn máy nén khí luôn hoạt động đúng áp suất thiết kế, doanh nghiệp phải thực hiện kiểm tra định kỳ theo khuyến nghị kỹ thuật.
Việc nắm rõ những điểm mạnh và hạn chế này sẽ giúp người sử dụng lựa chọn đúng loại van, đồng thời xây dựng kế hoạch bảo trì phù hợp để duy trì hiệu quả bảo vệ tối ưu cho hệ thống khí nén.
Các loại van an toàn khí nén phổ biến hiện nay
Hiện nay, van an toàn máy nén khí được sản xuất với nhiều kiểu dáng, vật liệu và phương thức kết nối khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp. Cụ thể:

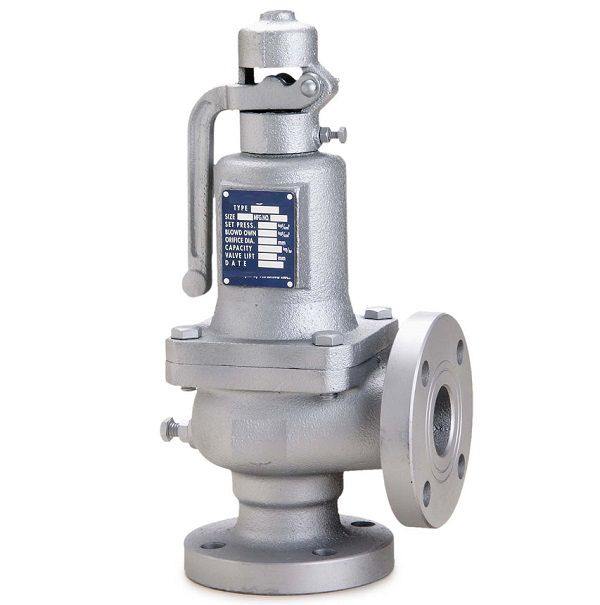

Van an toàn khí nén nắp chụp mặt bích
Đây là dòng van sử dụng kiểu kết nối mặt bích, thường được lắp đặt trong các hệ thống đường ống có đường kính lớn hoặc áp suất cao. Thiết kế nắp chụp giúp bảo vệ lò xo và các bộ phận bên trong khỏi bụi bẩn, hơi ẩm và tác động cơ học từ môi trường bên ngoài.
Van an toàn máy nén khí dạng mặt bích có độ kín khít cao, kết cấu chắc chắn, khả năng chịu rung tốt nên rất phù hợp với nhà máy sản xuất quy mô lớn, khu công nghiệp hoặc hệ thống khí nén trung tâm.

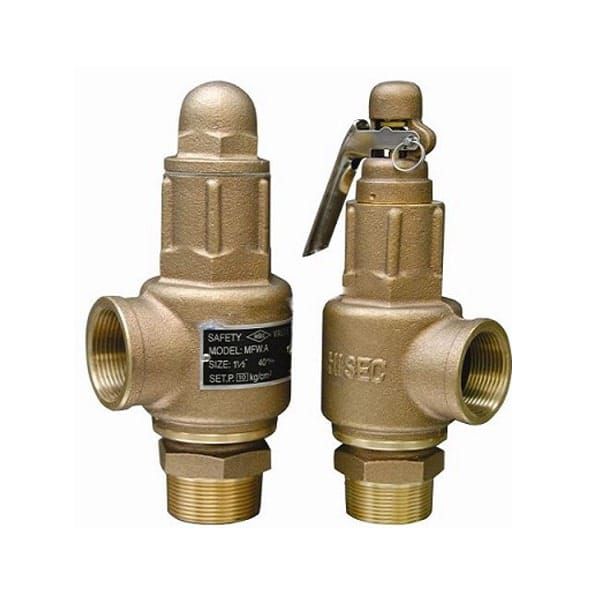

Van an toàn khí nén tay giật nối ren
Loại van này được trang bị thêm tay giật để kiểm tra khả năng xả áp thủ công khi cần thiết. Kiểu kết nối ren giúp việc lắp đặt nhanh chóng, thuận tiện thay thế hoặc bảo trì.
Van an toàn máy nén khí tay giật nối ren thường được sử dụng cho máy nén khí piston hoặc trục vít công suất nhỏ và trung bình, bình chứa khí nén độc lập, xưởng cơ khí và gara ô tô. Nhờ cấu tạo gọn nhẹ và chi phí hợp lý, đây là dòng sản phẩm phổ biến nhất trên thị trường hiện nay.

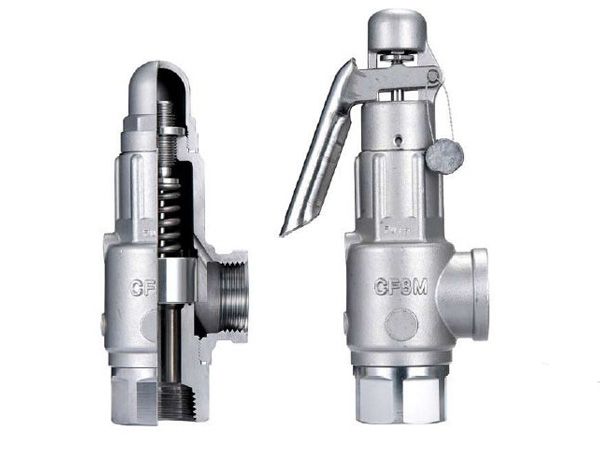

Van an toàn khí nén inox
Van được chế tạo từ inox (thép không gỉ) có khả năng chống ăn mòn và oxy hóa vượt trội. Nhờ đặc tính bề mặt nhẵn, ít bám bẩn, loại van này đặc biệt phù hợp với môi trường có độ ẩm cao, hóa chất nhẹ hoặc yêu cầu vệ sinh nghiêm ngặt.
Trong các ngành thực phẩm, dược phẩm, đồ uống hoặc phòng sạch, van an toàn máy nén khí inox là lựa chọn ưu tiên để đảm bảo vừa an toàn áp suất vừa đáp ứng tiêu chuẩn kỹ thuật về độ sạch.

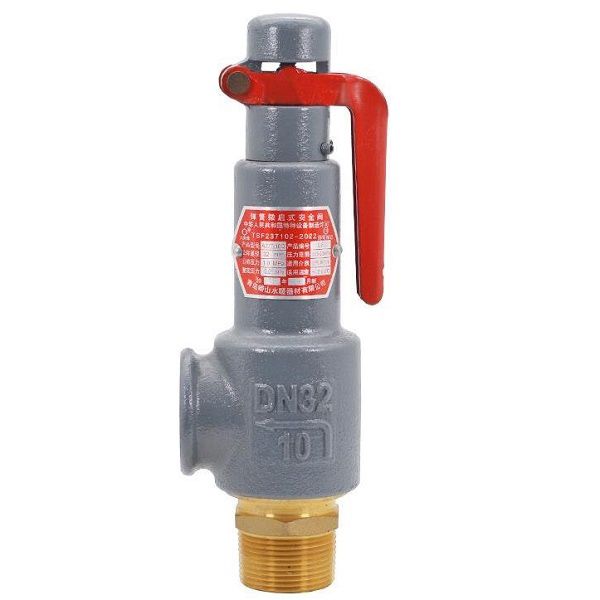

Van an toàn khí nén gang
Van thân gang có ưu điểm chịu áp lực tốt, kết cấu cứng vững và giá thành phải chăng. Đây là dòng van được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp thông thường, nơi môi trường làm việc không quá khắc nghiệt.
Van an toàn máy nén khí bằng gang phù hợp với các nhà xưởng sản xuất cơ khí, chế biến gỗ, bao bì, dệt may… nơi yêu cầu độ bền cao nhưng vẫn tối ưu chi phí đầu tư.
Van an toàn khí nén thép
Được sản xuất từ thép carbon hoặc thép hợp kim, loại van này có khả năng chịu áp suất và nhiệt độ cao hơn so với gang hoặc đồng. Nhờ độ bền cơ học vượt trội, van thép thường được ứng dụng trong môi trường làm việc khắc nghiệt, có rung động mạnh hoặc điều kiện vận hành liên tục cường độ cao.
Đối với các hệ thống khí nén công suất lớn hoặc môi trường đặc thù, van an toàn máy nén khí thép là giải pháp đảm bảo độ an toàn và tuổi thọ dài hạn cho thiết bị.

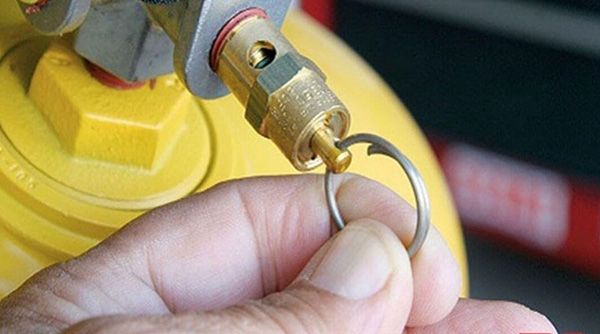

Cách chỉnh van an toàn cho máy nén khí
Việc điều chỉnh van an toàn máy nén khí là thao tác kỹ thuật quan trọng nhằm đảm bảo van xả đúng ngưỡng áp suất thiết kế, tránh tình trạng xả quá sớm gây hao hụt khí nén hoặc xả quá muộn dẫn đến nguy cơ quá áp. Quá trình chỉnh van cần được thực hiện cẩn thận, đúng quy trình và tốt nhất nên do kỹ thuật viên có chuyên môn đảm trách.
Trước tiên, cần xác định chính xác áp suất làm việc tối đa cho phép của hệ thống và bình chứa khí nén dựa trên thông số kỹ thuật do nhà sản xuất cung cấp. Đây là cơ sở quan trọng để cài đặt mức áp suất xả phù hợp cho van an toàn máy nén khí.
Tiếp theo, tiến hành ngắt nguồn điện máy nén khí và xả áp hoàn toàn trong bình để đảm bảo an toàn. Sau đó, nới lỏng đai ốc khóa trên thân van để có thể điều chỉnh vít cài đặt áp suất. Khi vặn vít theo chiều kim đồng hồ, lực nén lò xo tăng lên và áp suất xả sẽ cao hơn; ngược lại, vặn ngược chiều kim đồng hồ sẽ làm giảm áp suất xả.
Sau khi cài đặt đạt mức mong muốn, cần siết chặt lại đai ốc khóa để cố định vị trí vít điều chỉnh, tránh thay đổi ngoài ý muốn trong quá trình vận hành. Cuối cùng, khởi động lại hệ thống và theo dõi đồng hồ áp suất để kiểm tra thực tế điểm xả của van an toàn máy nén khí. Nếu mức xả chưa chính xác, có thể điều chỉnh lại từng bước nhỏ cho đến khi đạt yêu cầu.
Lưu ý: Không chỉnh áp suất vượt quá giới hạn thiết kế của bình chứa để tránh nguy cơ mất an toàn.

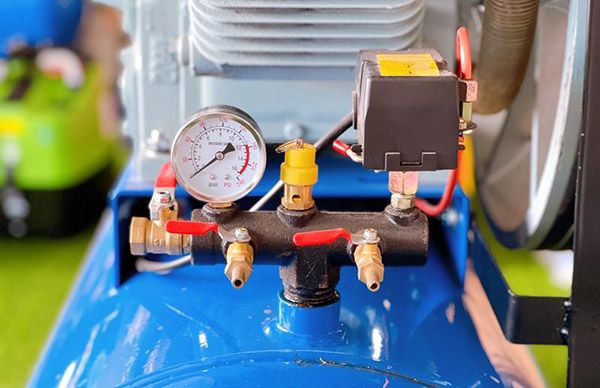

Báo giá van an toàn máy nén khí
Giá van an toàn máy nén khí không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và thương hiệu sản xuất. Trong đó, các yếu tố quan trọng ảnh hưởng trực tiếp đến mức giá bao gồm kích thước và kiểu kết nối (ren hoặc mặt bích), áp suất cài đặt theo yêu cầu hệ thống, vật liệu chế tạo (đồng, gang, inox, thép chịu lực) cũng như tiêu chuẩn chất lượng của từng hãng sản xuất.
Trên thị trường hiện nay, giá van an toàn máy nén khí có thể dao động từ vài trăm nghìn đồng đối với dòng phổ thông đến vài triệu đồng đối với các loại van chịu áp cao, vật liệu inox hoặc thép chuyên dụng cho môi trường công nghiệp khắc nghiệt.
Để được báo giá chính xác và phù hợp với từng hệ thống khí nén cụ thể, doanh nghiệp nên cung cấp đầy đủ thông tin về:
- Áp suất làm việc tối đa của máy nén khí
- Dung tích bình chứa
- Kích thước và kiểu kết nối đường ống
- Môi trường vận hành thực tế
Nếu bạn cần tư vấn nhanh chóng và lựa chọn đúng loại van an toàn máy nén khí đạt tiêu chuẩn kỹ thuật, hãy liên hệ Máy Nén Khí DL. Đội ngũ kỹ thuật của DL sẽ hỗ trợ kiểm tra thông số hệ thống, đề xuất phương án tối ưu và gửi báo giá minh bạch, cạnh tranh. Chúng tôi cam kết cung cấp sản phẩm chính hãng, tư vấn đúng kỹ thuật và đảm bảo an toàn vận hành lâu dài cho hệ thống khí nén của doanh nghiệp bạn.
Mua van an toàn cho máy nén khí ở đâu?
Việc lựa chọn đúng địa chỉ cung cấp van an toàn máy nén khí đóng vai trò rất quan trọng trong việc đảm bảo an toàn vận hành và độ bền của toàn bộ hệ thống khí nén. Một sản phẩm kém chất lượng hoặc không đúng thông số kỹ thuật có thể dẫn đến xả áp sai ngưỡng, rò rỉ khí hoặc thậm chí gây mất an toàn cho bình chứa.
Khi mua van an toàn máy nén khí, doanh nghiệp nên ưu tiên đơn vị có kinh nghiệm thực tế về hệ thống khí nén, cung cấp đầy đủ chứng nhận nguồn gốc, thông số kỹ thuật rõ ràng và có khả năng tư vấn lựa chọn đúng áp suất cài đặt, kích thước kết nối cũng như vật liệu phù hợp với môi trường làm việc.
Nếu bạn đang tìm kiếm địa chỉ uy tín, Máy Nén Khí DL là lựa chọn đáng tin cậy. DL chuyên cung cấp van an toàn máy nén khí chính hãng, đa dạng chủng loại từ ren, mặt bích đến các dòng inox, gang, thép chịu áp cao. Đội ngũ kỹ thuật của DL sẽ hỗ trợ kiểm tra thông số hệ thống, tư vấn chính xác theo nhu cầu thực tế và đảm bảo sản phẩm phù hợp tiêu chuẩn an toàn. Liên hệ Máy Nén Khí DL ngay để được tư vấn nhanh chóng, báo giá minh bạch và lựa chọn đúng van an toàn máy nén khí cho hệ thống của bạn.
Van an toàn máy nén khí là thiết bị tuy nhỏ nhưng giữ vai trò cực kỳ quan trọng trong việc bảo vệ hệ thống khí nén khỏi sự cố quá áp. Việc lựa chọn đúng loại van, đúng thông số và lắp đặt đúng kỹ thuật sẽ giúp hệ thống vận hành an toàn, ổn định và bền bỉ theo thời gian. Nếu bạn cần tư vấn lựa chọn van an toàn khí nén phù hợp, đừng ngần ngại liên hệ với DL để được hỗ trợ và tư vấn nhanh chóng.
