Rơ le máy nén khí là bộ phận quan trọng giúp kiểm soát áp suất và đảm bảo máy vận hành đúng chu trình. Nếu thiết bị này hoạt động sai lệch, toàn bộ hệ thống có thể gặp tình trạng quá áp, tụt áp hoặc chạy liên tục gây hao điện và giảm tuổi thọ máy. Máy Nén Khí DL sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý đến cách điều chỉnh rơ le áp suất máy nén khí đúng kỹ thuật.

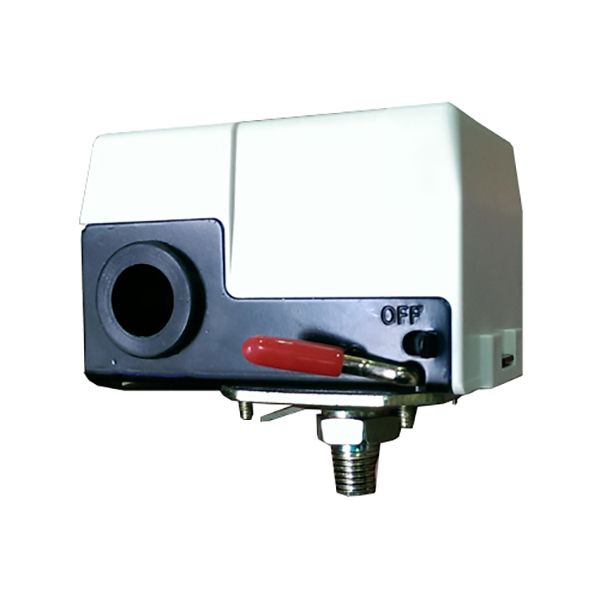

Rơ le máy nén khí là gì?

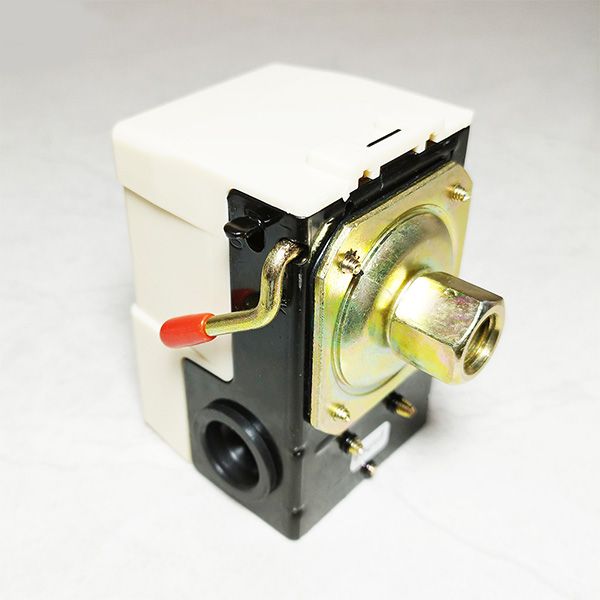

Rơ le máy nén khí là thiết bị điều khiển tự động có chức năng đóng – ngắt nguồn điện của máy nén dựa trên sự thay đổi áp suất trong bình chứa khí. Đây là bộ phận trung gian giữa hệ thống khí nén và động cơ, giúp máy vận hành theo chu trình hoàn toàn tự động mà không cần can thiệp thủ công.
Khi áp suất trong bình đạt đến mức tối đa đã cài đặt (áp suất ngắt), rơ le máy nén khí sẽ tự động ngắt nguồn điện để dừng máy, tránh tình trạng quá áp gây nguy hiểm. Ngược lại, khi áp suất giảm xuống dưới mức tối thiểu (áp suất khởi động), rơ le sẽ đóng mạch điện để máy hoạt động trở lại, đảm bảo duy trì áp suất ổn định cho hệ thống.

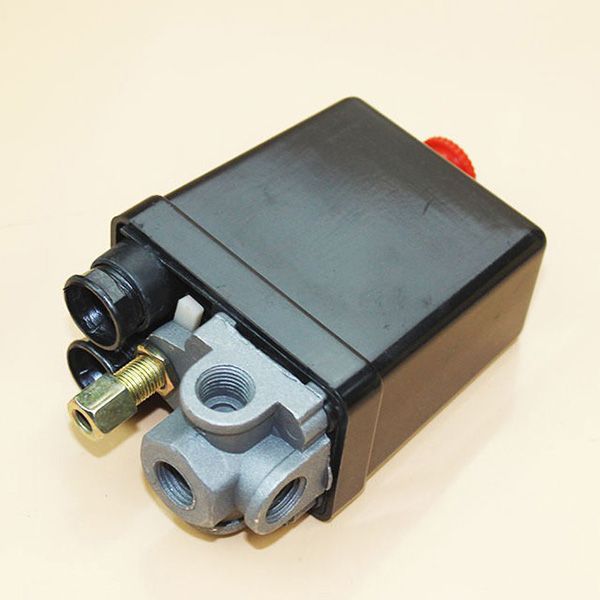

Phân loại rơ le máy nén khí phổ biến
Hiện nay, rơ le máy nén khí được chia thành một số nhóm chính dựa trên cấu tạo, nguyên lý hoạt động và mục đích sử dụng.
- Rơ le cơ (rơ le áp suất cơ học): Hoạt động bằng cơ cấu lò xo và màng cảm biến áp suất để đóng/ngắt máy nén khí. Loại này có cấu tạo đơn giản, độ bền cao, dễ sửa chữa và chi phí thấp, thường dùng cho máy nén khí piston hoặc hệ thống khí nén quy mô nhỏ.
- Rơ le điện tử: Sử dụng cảm biến áp suất và mạch điều khiển điện tử nên có độ chính xác cao, dễ cài đặt áp suất theo yêu cầu. Loại này phù hợp với máy nén khí trục vít và hệ thống công nghiệp cần kiểm soát áp suất ổn định.
- Rơ le theo nguồn điện (đơn pha và ba pha): Rơ le máy nén khí đơn pha phù hợp với máy nén khí mini, thiết bị dân dụng hoặc xưởng nhỏ. Trong khi đó, rơ le ba pha được thiết kế cho hệ thống công nghiệp công suất lớn, hoạt động liên tục và tải nặng, giúp đảm bảo an toàn và ổn định cho toàn bộ hệ thống khí nén.
Việc lựa chọn đúng loại rơ le áp suất máy nén khí sẽ giúp hệ thống vận hành ổn định, hạn chế sự cố quá tải và kéo dài tuổi thọ thiết bị.

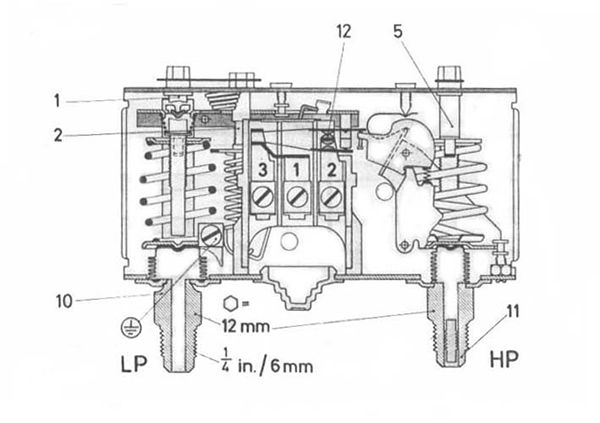

Cấu tạo và nguyên lý hoạt động của rơ le máy nén khí
Để rơ le máy nén khí hoạt động chính xác và bền bỉ trong quá trình vận hành, thiết bị được thiết kế với cấu trúc cơ khí – điện tương đối đơn giản nhưng có độ chính xác cao, đảm bảo khả năng đóng/ngắt tự động theo áp suất thực tế trong hệ thống.
Về cấu tạo, một rơ le máy nén khí tiêu chuẩn thường bao gồm các bộ phận chính như:
- Vỏ bảo vệ bên ngoài giúp chống bụi và bảo vệ linh kiện bên trong;
- Màng cảm biến áp suất hoặc piston dùng để tiếp nhận sự thay đổi áp lực khí;
- Hệ thống lò xo điều chỉnh giúp thiết lập ngưỡng áp suất làm việc;
- Tiếp điểm điện đảm nhiệm chức năng đóng/ngắt nguồn điện;
- Vít chỉnh áp suất cho phép người dùng cài đặt mức áp suất phù hợp với nhu cầu sử dụng.
Về nguyên lý hoạt động, rơ le máy nén khí làm việc dựa trên sự thay đổi áp suất trong bình chứa khí. Khi áp suất tăng dần đến mức cài đặt tối đa, lực tác động của khí nén lên màng cảm biến sẽ lớn hơn lực đàn hồi của lò xo, khiến tiếp điểm điện bị tách ra và máy nén khí tự động ngắt. Ngược lại, khi áp suất trong bình giảm xuống dưới ngưỡng tối thiểu, lực lò xo sẽ đẩy cơ cấu trở về trạng thái ban đầu, tiếp điểm điện được đóng lại và máy nén khí khởi động trở lại để tiếp tục nạp khí.
Nhờ cơ chế này, rơ le áp suất máy nén khí giúp hệ thống vận hành hoàn toàn tự động theo chu trình chạy – dừng, đảm bảo duy trì áp suất ổn định, bảo vệ động cơ và tiết kiệm năng lượng trong quá trình sử dụng.

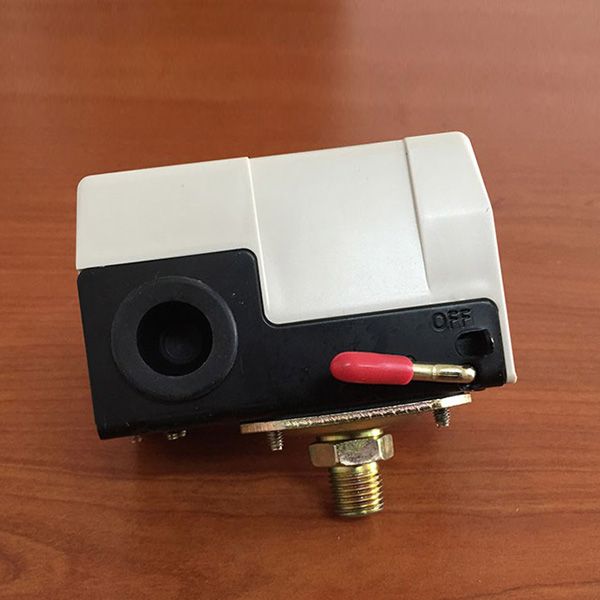

Ưu điểm của rơ le máy nén khí
Rơ le máy nén khí là một trong những thiết bị điều khiển quan trọng trong hệ thống khí nén nhờ khả năng vận hành ổn định, chính xác và chi phí hợp lý. Dưới đây là những ưu điểm nổi bật của thiết bị này:
- Kiểm soát áp suất chính xác: Rơ le giúp duy trì áp suất trong bình chứa ở mức ổn định, tự động ngắt – khởi động máy theo ngưỡng cài đặt, hạn chế tình trạng quá áp hoặc thiếu áp trong hệ thống.
- Đảm bảo an toàn cho thiết bị và người vận hành: Nhờ khả năng ngắt máy kịp thời khi áp suất vượt mức, rơ le máy nén khí giúp giảm thiểu nguy cơ hư hỏng bình chứa, đầu nén và các sự cố nguy hiểm liên quan đến áp suất cao.
- Cấu tạo đơn giản, dễ sử dụng: Thiết bị có thiết kế cơ khí – điện không quá phức tạp, giúp việc lắp đặt, vận hành và thay thế trở nên nhanh chóng, không đòi hỏi kỹ thuật quá cao.
- Chi phí đầu tư và thay thế thấp: So với các hệ thống điều khiển áp suất điện tử phức tạp, rơ le áp suất máy nén khí có giá thành hợp lý, phù hợp với đa số doanh nghiệp và xưởng sản xuất.
- Phù hợp nhiều quy mô hệ thống: Đặc biệt hiệu quả trong các hệ thống khí nén vừa và nhỏ, rơ le giúp tối ưu vận hành mà không cần đầu tư hệ thống điều khiển trung tâm phức tạp.
- Độ bền cao, ít hỏng vặt: Với cấu tạo cơ học chắc chắn, rơ le máy nén khí có khả năng hoạt động ổn định trong thời gian dài nếu được bảo dưỡng đúng cách.
Nhờ những ưu điểm trên, rơ le áp suất máy nén khí luôn là lựa chọn phổ biến trong các hệ thống khí nén hiện nay, đặc biệt ở những môi trường cần sự ổn định và tiết kiệm chi phí vận hành.
Công dụng của rơ le áp suất máy nén khí
Rơ le áp suất máy nén khí có nhiệm vụ kiểm soát áp suất trong bình chứa và tự động đóng – ngắt máy nén theo mức cài đặt sẵn. Khi áp suất đạt ngưỡng tối đa, rơ le sẽ ngắt máy; khi áp suất giảm xuống, thiết bị sẽ tự khởi động lại để bổ sung khí nén.
Nhờ cơ chế này, hệ thống khí nén luôn duy trì áp suất ổn định, tiết kiệm điện năng và giảm hao mòn cho động cơ. Đồng thời, rơ le còn giúp tăng độ an toàn cho hệ thống, hạn chế tình trạng quá áp hoặc máy hoạt động quá tải trong thời gian dài.
Tại sao cần điều chỉnh rơ le máy nén khí
Trong quá trình vận hành, rơ le áp suất máy nén khí có thể bị sai lệch thông số do ảnh hưởng từ rung động cơ học, biến động áp suất trong bình chứa và sự hao mòn tự nhiên của các bộ phận như lò xo, màng cảm biến hoặc tiếp điểm điện. Điều này khiến ngưỡng đóng – ngắt áp suất không còn chính xác như cài đặt ban đầu.
Ngoài ra, nhu cầu sử dụng khí nén trong thực tế sản xuất thường thay đổi theo từng giai đoạn. Khi mở rộng dây chuyền hoặc thay đổi thiết bị sử dụng khí, mức áp suất yêu cầu của hệ thống cũng cần được điều chỉnh phù hợp. Nếu rơ le không được hiệu chỉnh kịp thời, máy nén khí có thể hoạt động liên tục gây quá tải, tiêu tốn điện năng hoặc ngắt sớm khiến áp suất không đủ đáp ứng nhu cầu vận hành.
Việc điều chỉnh rơ le đúng cách giúp hệ thống khí nén duy trì áp suất ổn định, nâng cao hiệu suất làm việc và đảm bảo an toàn trong quá trình sử dụng. Đồng thời, đây cũng là giải pháp giúp giảm hao mòn thiết bị, hạn chế sự cố và kéo dài tuổi thọ cho toàn bộ hệ thống máy nén khí.

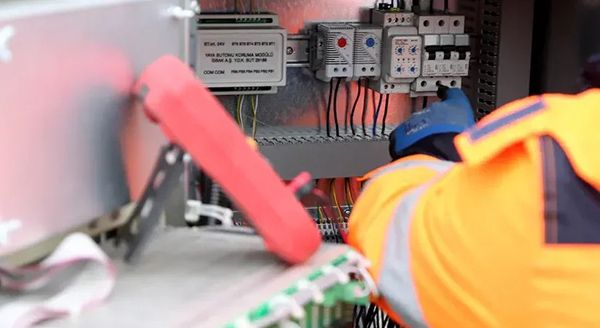

Những dấu hiệu cho thấy rơ le cần được hiệu chỉnh ngay
Trong quá trình vận hành, rơ le máy nén khí nếu bị sai lệch thông số sẽ ảnh hưởng trực tiếp đến áp suất và độ an toàn của toàn hệ thống. Dưới đây là những dấu hiệu phổ biến cho thấy rơ le áp suất máy nén khí cần được kiểm tra và hiệu chỉnh ngay:
- Máy không tự ngắt dù áp suất đã đạt mức cao: Đây là dấu hiệu nguy hiểm nhất, cho thấy rơ le có thể bị kẹt hoặc sai ngưỡng cài đặt, tiềm ẩn nguy cơ quá áp trong bình chứa.
- Máy khởi động liên tục trong thời gian ngắn: Rơ le hoạt động không ổn định khiến máy bật – tắt liên tục, gây hao điện và giảm tuổi thọ động cơ.
- Áp suất trong hệ thống dao động thất thường: Áp suất không duy trì ổn định, lúc cao lúc thấp, ảnh hưởng trực tiếp đến hiệu suất của thiết bị sử dụng khí nén.
- Nghe tiếng đóng/ngắt bất thường tại rơ le: Tiếp điểm hoạt động không dứt khoát, phát ra tiếng “tách” liên tục hoặc không rõ ràng, cho thấy cơ cấu bên trong có vấn đề.
- Xuất hiện mùi khét hoặc dấu hiệu cháy nhẹ tại hộp rơ le: Đây là dấu hiệu cảnh báo tiếp điểm điện bị quá tải hoặc cháy, cần xử lý ngay để tránh hư hỏng nặng hơn.
- Máy ngắt quá sớm, chưa đạt đủ áp suất làm việc: Rơ le bị lệch thông số khiến hệ thống không đủ áp, ảnh hưởng đến dây chuyền sản xuất.
Khi xuất hiện một trong các dấu hiệu trên, cần kiểm tra và hiệu chỉnh lại rơ le máy nén khí kịp thời để đảm bảo hệ thống vận hành an toàn, ổn định và tránh các sự cố nghiêm trọng.

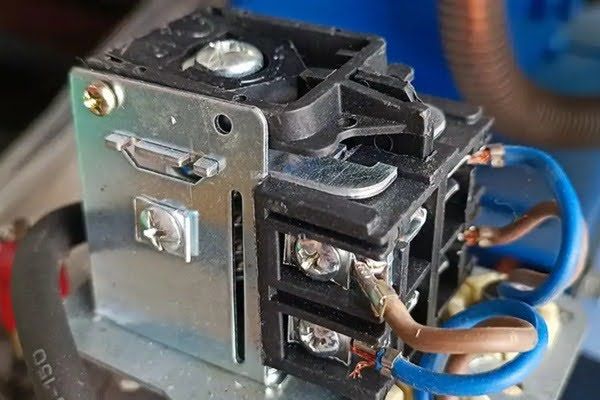

Cách điều chỉnh rơ le máy nén khí chi tiết
Để đảm bảo hệ thống vận hành ổn định và đúng áp suất thiết kế, việc hiệu chỉnh rơ le máy nén khí cần được thực hiện đúng quy trình kỹ thuật. Dưới đây là hướng dẫn chi tiết các bước điều chỉnh rơ le áp suất máy nén khí một cách an toàn và chính xác.
Chuẩn bị
Trước khi chỉnh rơ le máy nén khí, cần ngắt hoàn toàn nguồn điện và xả áp bình chứa về mức an toàn. Chuẩn bị tua vít phù hợp, đồng hồ đo áp suất chính xác và tài liệu thông số kỹ thuật của máy.

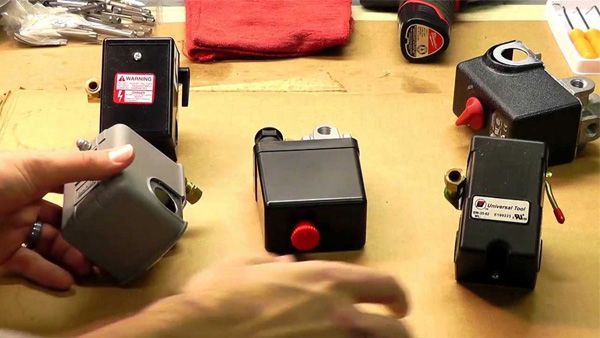

Quy trình thực hiện
Sau khi đã chuẩn bị đầy đủ dụng cụ và đảm bảo an toàn hệ thống, việc điều chỉnh rơ le máy nén khí cần được tiến hành theo từng bước rõ ràng để tránh sai lệch thông số và đảm bảo độ chính xác cao nhất. Cụ thể:
Bước 1: Ngắt hoàn toàn nguồn điện của máy nén khí và xả hết áp suất trong bình chứa để đảm bảo an toàn tuyệt đối trước khi thao tác.
Bước 2: Mở nắp bảo vệ của rơ le máy nén khí để lộ các vít điều chỉnh áp suất và quan sát cấu trúc bên trong thiết bị.
Bước 3: Xác định đúng vít điều chỉnh áp suất ngắt (cut-out) và áp suất khởi động (cut-in) theo hướng dẫn của nhà sản xuất.
Bước 4: Tiến hành điều chỉnh bằng cách vặn vít theo chiều kim đồng hồ để tăng áp suất hoặc ngược chiều kim đồng hồ để giảm áp suất theo nhu cầu sử dụng.
Bước 5: Sau khi điều chỉnh xong, siết chặt lại các đai ốc khóa để cố định vị trí, tránh thay đổi thông số trong quá trình vận hành.
Bước 6: Đóng nắp bảo vệ rơ le và cấp điện cho máy chạy thử để kiểm tra thực tế điểm ngắt – khởi động của rơ le áp suất máy nén khí.
Bước 7: Theo dõi đồng hồ áp suất trong quá trình vận hành và tinh chỉnh lại nếu cần để đảm bảo hệ thống hoạt động đúng ngưỡng cài đặt và ổn định lâu dài.
Việc thực hiện đúng quy trình không chỉ giúp rơ le máy nén khí hoạt động chính xác mà còn góp phần bảo vệ toàn bộ hệ thống khí nén, hạn chế sự cố và tăng tuổi thọ thiết bị.
Lỗi thường gặp khi chỉnh rơ le máy nén khí và cách xử lý
Trong quá trình điều chỉnh và vận hành thực tế, rơ le máy nén khí có thể phát sinh một số lỗi kỹ thuật khiến hệ thống hoạt động không ổn định, sai áp suất hoặc gây gián đoạn sản xuất. Dưới đây là những lỗi phổ biến khi làm việc với rơ le áp suất máy nén khí và hướng xử lý tương ứng:

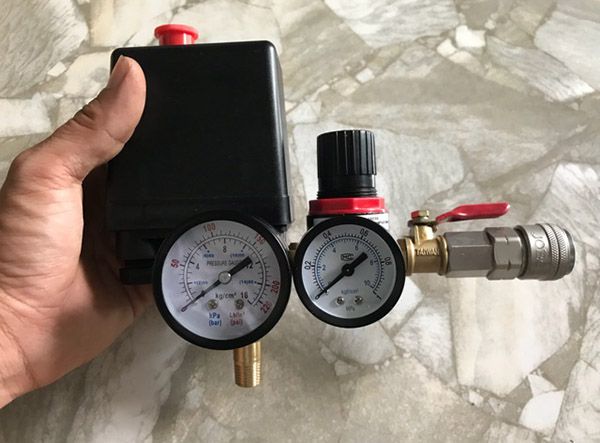

Máy không ngắt đúng áp suất đã cài đặt
Tình trạng này xảy ra khi máy nén khí vẫn tiếp tục chạy dù áp suất trong bình đã vượt ngưỡng cài đặt. Nguyên nhân thường đến từ lò xo trong rơ le bị giãn, mất đàn hồi, hoặc tiếp điểm điện bị mòn, cháy xém sau thời gian dài sử dụng.
Nếu không xử lý kịp thời, hệ thống có thể bị quá áp, gây nguy hiểm cho bình chứa và động cơ. Giải pháp là kiểm tra lại toàn bộ cơ cấu rơ le máy nén khí, hiệu chỉnh lại thông số hoặc thay mới nếu thiết bị đã xuống cấp nghiêm trọng.
Rơ le bị kẹt
Khi rơ le không đóng/ngắt đúng chu trình, máy có thể hoạt động liên tục hoặc không khởi động lại dù áp suất đã giảm. Nguyên nhân phổ biến là do bụi bẩn bám vào cơ cấu bên trong, hơi ẩm gây oxy hóa tiếp điểm hoặc lò xo bị kẹt cơ học.
Trong trường hợp này, cần tháo rơ le áp suất máy nén khí để vệ sinh sạch sẽ các bộ phận tiếp xúc. Nếu tình trạng không cải thiện, nên thay thế rơ le mới để đảm bảo độ chính xác và an toàn vận hành.
Rò rỉ khí tại đầu nối rơ le với bình tích áp hoặc đường ống
Hiện tượng rò rỉ khí thường xuất hiện tại các điểm nối ren hoặc vị trí lắp đặt rơ le với hệ thống khí nén. Nguyên nhân chủ yếu do gioăng làm kín bị lão hóa, lắp đặt sai kỹ thuật hoặc siết ren chưa đủ chặt.
Để khắc phục, cần kiểm tra lại toàn bộ khớp nối, thay gioăng mới nếu bị hỏng và sử dụng băng tan chuyên dụng để đảm bảo độ kín tuyệt đối cho hệ thống rơ le máy nén khí.
Thời hạn bảo dưỡng rơ le máy nén khí
Thời gian bảo dưỡng rơ le máy nén khí phụ thuộc vào tần suất vận hành và môi trường làm việc thực tế. Để thiết bị hoạt động ổn định và chính xác, nên kiểm tra định kỳ theo các mốc sau:
- Hàng ngày hoặc theo ca vận hành: Theo dõi hoạt động đóng/ngắt của rơ le, kiểm tra áp suất trên đồng hồ và phát hiện sớm các dấu hiệu bất thường như máy chạy liên tục, ngắt sai áp hoặc tiếp điểm đóng ngắt không ổn định.
- Định kỳ 1 – 3 tháng: Vệ sinh bên ngoài rơ le, kiểm tra đầu nối điện và khí, đảm bảo không có bụi bẩn hoặc hơi ẩm gây oxy hóa. Đồng thời kiểm tra lại ngưỡng áp suất cài đặt để hiệu chỉnh khi cần thiết.
- Sau khoảng 6 tháng sử dụng: Kiểm tra bên trong thiết bị, vệ sinh tiếp điểm điện, đánh giá độ đàn hồi của lò xo và tình trạng màng cảm biến. Nếu xuất hiện sai số lớn hoặc linh kiện xuống cấp, cần sửa chữa hoặc thay thế kịp thời.
- Bảo dưỡng tổng thể hàng năm: Kiểm tra toàn diện khả năng đóng/ngắt, độ chính xác và độ ổn định của rơ le trong điều kiện vận hành thực tế. Với thiết bị đã sử dụng lâu năm, nên cân nhắc thay mới để đảm bảo an toàn cho hệ thống khí nén.
Việc hiểu rõ cấu tạo, nguyên lý và cách điều chỉnh rơ le máy nén khí không chỉ giúp bạn vận hành hệ thống ổn định mà còn đảm bảo an toàn và tiết kiệm chi phí lâu dài. Nếu bạn cần tư vấn lựa chọn hoặc thay thế rơ le áp suất máy nén khí phù hợp với từng dòng máy, hãy liên hệ đơn với Máy Nén Khí DL để được hỗ trợ chuyên sâu và chính xác nhất.
