Rơ le là thiết bị dùng để tự động đóng/ngắt nguồn điện cấp cho động cơ máy nén, giữ cho áp suất ổn định. Tuy nhiên, sau thời gian sử dụng, rơ le có thể bị sai lệch thông số khiến máy hoạt động không đúng chu kỳ, gây hao điện hoặc thiếu áp. Vì vậy, nắm rõ cách chỉnh rơ le máy nén khí là kỹ năng quan trọng giúp người dùng chủ động kiểm soát hệ thống và hạn chế sự cố trong quá trình vận hành.
Rơ le máy nén khí là gì?
Rơ le máy nén khí (hay còn gọi là rơ le áp suất máy nén khí) là thiết bị có nhiệm vụ tự động điều khiển việc đóng – ngắt nguồn điện của máy nén khí dựa trên áp suất trong bình chứa. Khi áp suất đạt mức cài đặt, rơ le sẽ ngắt máy; khi áp suất giảm xuống ngưỡng thấp, thiết bị sẽ cho máy hoạt động trở lại.

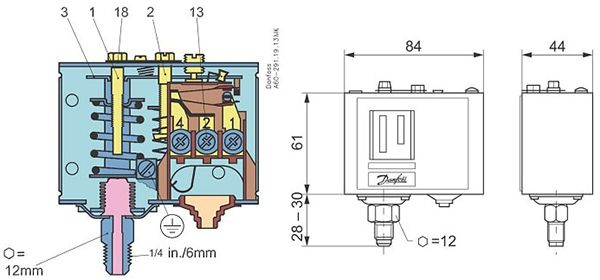

Cấu tạo rơ le máy nén khí
Để thực hiện đúng cách chỉnh rơ le máy nén khí, trước hết cần hiểu rõ cấu tạo của thiết bị này. Rơ le được thiết kế gồm nhiều bộ phận cơ khí – điện phối hợp để kiểm soát áp suất chính xác:
- Vỏ bảo vệ: Bảo vệ toàn bộ linh kiện bên trong khỏi bụi bẩn, độ ẩm và tác động cơ học trong quá trình vận hành.
- Màng cảm biến áp suất hoặc piston: Tiếp nhận sự thay đổi áp suất trong bình khí và truyền lực cơ học đến hệ thống điều khiển.
- Hệ thống lò xo điều chỉnh: Tạo lực cân bằng với áp suất khí, quyết định ngưỡng đóng/ngắt của rơ le.
- Tiếp điểm điện: Thực hiện chức năng đóng hoặc ngắt nguồn điện cấp cho máy nén khí.
- Vít chỉnh áp suất: Là bộ phận quan trọng nhất khi thực hiện cách chỉnh rơ le máy nén khí, giúp thay đổi mức áp suất khởi động và ngắt máy.
Chức năng của rơ le áp suất máy nén khí
Rơ le áp suất máy nén khí là bộ phận điều khiển tự động giúp hệ thống khí nén vận hành ổn định và an toàn. Thiết bị có nhiệm vụ kiểm soát áp suất trong bình chứa bằng cách tự động đóng – ngắt máy nén theo mức cài đặt sẵn.
Khi áp suất đạt ngưỡng tối đa, rơ le sẽ ngắt máy để bảo vệ động cơ và tránh quá áp. Ngược lại, khi áp suất giảm xuống mức thấp, thiết bị sẽ tự khởi động lại để duy trì nguồn khí nén ổn định cho hệ thống.
Ngoài chức năng điều áp, rơ le còn giúp máy nén khí hoạt động hiệu quả hơn, giảm tình trạng quá tải, tiết kiệm điện năng và hạn chế hao mòn linh kiện. Việc điều chỉnh rơ le đúng cách cũng góp phần kéo dài tuổi thọ và tăng độ ổn định cho toàn bộ hệ thống khí nén.

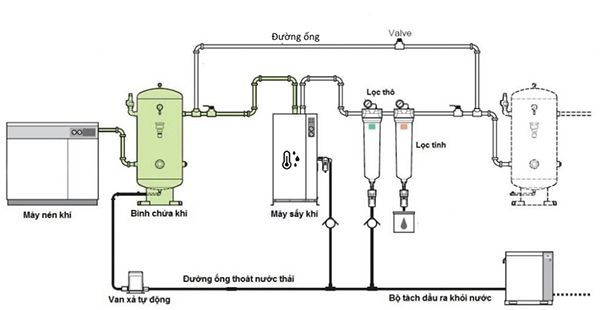

Nguyên lý hoạt động của rơ le áp suất máy nén khí
Hiểu rõ nguyên lý hoạt động là bước quan trọng giúp thực hiện cách chỉnh rơ le máy nén khí chính xác, tránh sai lệch áp suất trong quá trình vận hành.
- Giai đoạn tăng áp suất trong bình chứa: Khi máy nén khí hoạt động, khí được nén liên tục và đưa vào bình chứa, làm áp suất bên trong tăng dần. Lúc này, áp lực khí sẽ tác động trực tiếp lên màng cảm biến hoặc piston bên trong rơ le.
- Giai đoạn đạt ngưỡng cài đặt (ngắt máy): Khi áp suất đạt đến mức tối đa đã được thiết lập trước, lực tác động của khí nén sẽ thắng lực đàn hồi của lò xo. Khi đó, cơ cấu bên trong rơ le sẽ dịch chuyển, làm tiếp điểm điện tách ra và ngắt nguồn điện cấp cho máy, khiến máy nén khí dừng hoạt động.
- Giai đoạn giảm áp suất trong bình: Sau một thời gian sử dụng khí, áp suất trong bình sẽ giảm dần. Khi mức áp suất hạ xuống đến ngưỡng thấp đã cài đặt, lực lò xo sẽ đủ mạnh để đẩy cơ cấu rơ le trở lại vị trí ban đầu.
- Giai đoạn khởi động lại máy: Khi tiếp điểm điện được đóng lại, dòng điện sẽ được cấp trở lại cho motor, giúp máy nén khí tự động khởi động và tiếp tục quá trình nạp khí vào bình chứa.
Nhờ chu trình đóng/ngắt tự động theo áp suất này, rơ le giúp hệ thống khí nén vận hành ổn định, an toàn và liên tục.

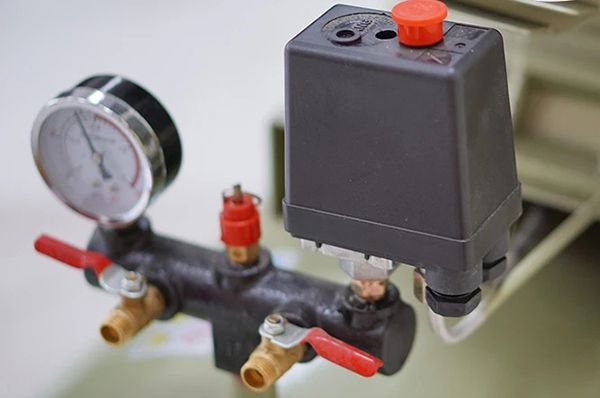

Dấu hiệu nhận biết cần chỉnh rơ le máy nén khí
Khi rơ le máy nén khí bị sai lệch thông số hoặc xuống cấp sau thời gian sử dụng, thiết bị sẽ xuất hiện nhiều biểu hiện bất thường. Việc nhận biết sớm và thực hiện cách chỉnh rơ le máy nén khí kịp thời sẽ giúp hệ thống hoạt động ổn định, tránh hư hỏng lan rộng.
Dưới đây là các dấu hiệu phổ biến:
- Máy không tự ngắt khi đạt áp suất cài đặt: Máy vẫn tiếp tục chạy dù đồng hồ áp đã vượt mức, gây nguy cơ quá tải và mất an toàn.
- Máy khởi động liên tục trong thời gian ngắn: Rơ le đóng/ngắt quá nhanh khiến máy chạy ngắt quãng, gây hao điện và giảm tuổi thọ động cơ.
- Áp suất trong bình dao động thất thường: Áp suất không giữ được mức ổn định, lúc tăng cao lúc tụt nhanh, ảnh hưởng đến hiệu suất thiết bị sử dụng khí nén.
- Rơ le đóng/ngắt không dứt khoát: Tiếp điểm hoạt động chập chờn, gây hiện tượng đánh lửa hoặc phản hồi chậm khi điều khiển máy.
- Máy chạy sai chu kỳ hoạt động: Thời gian chạy – nghỉ không đúng thiết lập ban đầu, cho thấy rơ le đã bị lệch ngưỡng điều khiển.
- Xuất hiện tiếng tách mạch bất thường hoặc hoạt động không ổn định: Có thể liên quan đến tiếp điểm bị mòn hoặc lò xo bên trong bị yếu.
Cách chỉnh rơ le máy nén khí
Để thực hiện cách chỉnh rơ le máy nén khí đúng kỹ thuật và an toàn, cần thao tác theo từng bước cụ thể dưới đây.
Điều chỉnh rơ le máy nén khí
Trong quá trình thực hiện cách chỉnh rơ le máy nén khí, nguyên tắc quan trọng nhất là điều chỉnh hai ngưỡng áp suất chính gồm áp suất ngắt (cut-out) và áp suất khởi động (cut-in).
- Điều chỉnh áp suất ngắt (cut-out): Đây là mức áp suất tối đa mà tại đó rơ le máy nén khí sẽ tự động ngắt máy. Khi chỉnh, người dùng thường vặn vít điều chỉnh để tăng hoặc giảm ngưỡng này tùy theo nhu cầu sử dụng và dung tích bình chứa.
- Điều chỉnh áp suất khởi động (cut-in): Đây là mức áp suất thấp mà khi hệ thống giảm xuống, rơ le sẽ tự động cho máy chạy lại. Việc điều chỉnh đúng giúp đảm bảo nguồn khí không bị gián đoạn trong quá trình sử dụng.
- Cân chỉnh phù hợp hệ thống khí nén: Khi thực hiện cách chỉnh rơ le máy nén khí, cần đảm bảo khoảng chênh lệch giữa áp suất ngắt và áp suất khởi động hợp lý để máy không đóng/ngắt liên tục, tránh gây hao mòn thiết bị và tăng tiêu thụ điện năng.
Việc điều chỉnh đúng rơ le không chỉ giúp hệ thống khí nén vận hành ổn định mà còn kéo dài tuổi thọ máy nén khí và đảm bảo an toàn trong suốt quá trình sử dụng.
Lưu ý trước khi chỉnh rơ le máy nén khí
Trước khi thực hiện cách chỉnh rơ le máy nén khí, người vận hành cần tuân thủ nghiêm ngặt các nguyên tắc an toàn để tránh rủi ro trong quá trình thao tác và đảm bảo thiết bị không bị hư hỏng.
- Ngắt hoàn toàn nguồn điện của máy nén khí: Trước khi can thiệp vào rơ le, cần đảm bảo máy đã được ngắt điện hoàn toàn để tránh tình trạng máy tự khởi động gây nguy hiểm trong quá trình chỉnh sửa.
- Xả toàn bộ áp suất trong bình chứa khí: Việc xả hết áp suất giúp giảm nguy cơ tai nạn do khí nén xả đột ngột, đồng thời tạo điều kiện an toàn để kiểm tra và điều chỉnh rơ le máy nén khí chính xác hơn.
- Xác định thông số áp suất làm việc của hệ thống: Cần kiểm tra kỹ áp suất tối đa mà máy nén khí và bình chứa cho phép. Đây là cơ sở quan trọng khi thực hiện cách chỉnh rơ le máy nén khí nhằm tránh cài đặt vượt ngưỡng an toàn, gây quá áp hoặc hư hỏng thiết bị.

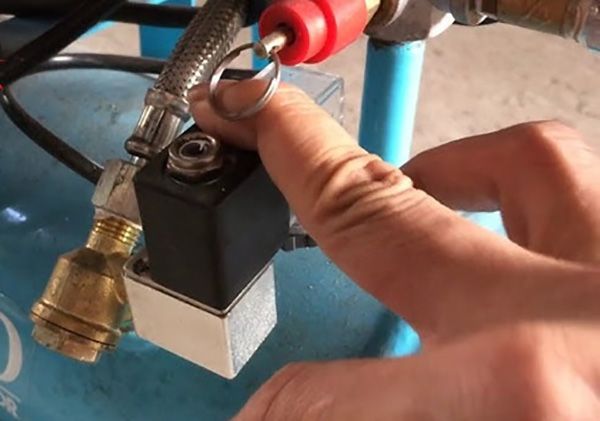

- Kiểm tra tình trạng tổng thể của rơ le trước khi chỉnh: Nên quan sát xem rơ le có dấu hiệu cháy tiếp điểm, lỏng dây điện hay bụi bẩn bên trong không để xử lý trước khi tiến hành điều chỉnh.
Việc chuẩn bị kỹ các bước trên không chỉ giúp quá trình cách chỉnh rơ le máy nén khí diễn ra an toàn mà còn đảm bảo độ chính xác và ổn định cho hệ thống khí nén sau khi vận hành.

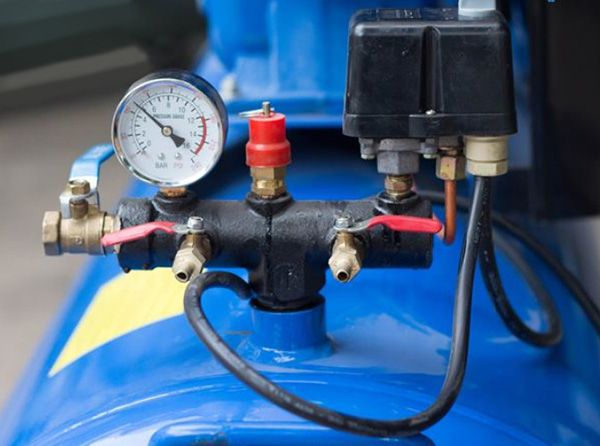

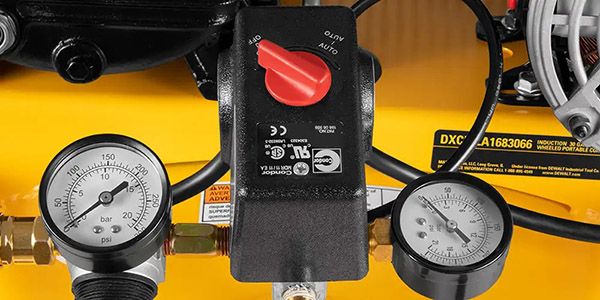

Cách điều chỉnh rơ le máy nén khí
Để thực hiện cách chỉnh rơ le máy nén khí đúng kỹ thuật và đảm bảo an toàn, người vận hành cần thao tác theo các bước sau:
Bước 1: Mở nắp bảo vệ rơ le máy nén khí
Trước tiên, tháo nắp che bên ngoài của rơ le để tiếp cận các bộ phận điều chỉnh bên trong. Cần thao tác nhẹ nhàng để tránh làm hư hỏng linh kiện.
Bước 2: Xác định các vít điều chỉnh áp suất
Xác định rõ vít chỉnh áp suất ngắt (cut-out) và áp suất khởi động (cut-in). Đây là hai vị trí quan trọng nhất trong cách chỉnh rơ le máy nén khí vì ảnh hưởng trực tiếp đến chu trình hoạt động của máy.
Bước 3: Tiến hành điều chỉnh áp suất
Vặn vít theo chiều kim đồng hồ để tăng ngưỡng áp suất và ngược chiều kim đồng hồ để giảm áp suất. Cần điều chỉnh từ từ để tránh sai lệch lớn gây mất ổn định hệ thống.
Bước 4: Cố định lại thông số sau khi chỉnh
Sau khi đạt mức áp suất mong muốn, siết chặt đai ốc hoặc vít khóa để cố định vị trí, tránh thay đổi trong quá trình máy vận hành.
Bước 5: Chạy thử và kiểm tra thực tế
Khởi động máy nén khí và theo dõi đồng hồ áp suất để kiểm tra xem rơ le máy nén khí đã đóng/ngắt đúng theo mức cài đặt hay chưa.
Thực hiện đúng các bước trên trong cách chỉnh rơ le máy nén khí sẽ giúp thiết bị vận hành ổn định, tăng độ bền và đảm bảo an toàn cho toàn bộ hệ thống khí nén.

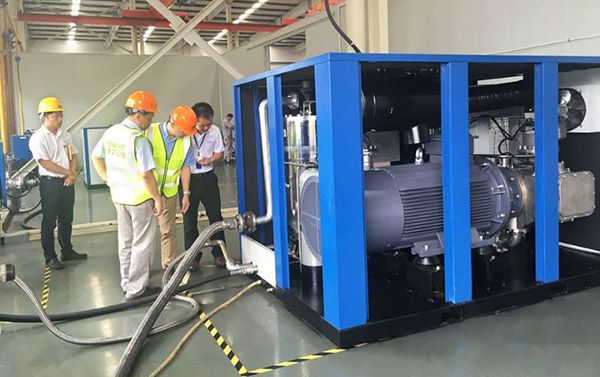

Các lỗi khi chỉnh rơ le máy bơm hơi và cách khắc phục
Dưới đây là những lỗi thường gặp nhất trong quá trình thực hiện cách chỉnh rơ le máy nén khí và hướng khắc phục chi tiết:
- Máy không ngắt đúng áp suất cài đặt: Nguyên nhân thường do lò xo rơ le bị giãn, tiếp điểm điện bị mòn hoặc cài đặt sai áp suất. Khi đó, máy có thể chạy liên tục hoặc ngắt không đúng mức áp yêu cầu. Cách khắc phục là kiểm tra và chỉnh lại rơ le; nếu thiết bị đã xuống cấp, nên thay mới để đảm bảo an toàn.
- Rơ le đóng/ngắt không ổn định: Lỗi này thường do bụi bẩn, hơi ẩm hoặc tiếp điểm bị oxy hóa làm rơ le hoạt động chập chờn. Máy có thể tự ngắt bất thường hoặc không khởi động lại. Nên vệ sinh bên trong rơ le, làm sạch tiếp điểm và kiểm tra cơ cấu lò xo. Nếu vẫn không ổn định, cần thay rơ le mới.
- Rò rỉ khí tại vị trí lắp rơ le: Nguyên nhân chủ yếu là gioăng làm kín bị hỏng, ren lắp chưa chặt hoặc lắp đặt sai kỹ thuật. Để xử lý, cần siết lại đầu nối, thay gioăng mới và sử dụng băng tan để tăng độ kín khí.
Các câu hỏi thường gặp
Dưới đây là những câu hỏi phổ biến nhất của người dùng trong quá trình tìm hiểu và thực hiện cách chỉnh rơ le máy nén khí:
- Bao lâu nên thực hiện cách chỉnh rơ le máy nén khí một lần?
Thông thường, nên kiểm tra và hiệu chỉnh rơ le máy nén khí định kỳ khoảng 3–6 tháng/lần để đảm bảo thiết bị luôn hoạt động đúng áp suất. Ngoài ra, nếu phát hiện dấu hiệu như máy chạy không ngắt, áp suất không ổn định hoặc đóng/ngắt bất thường thì cần kiểm tra và thực hiện cách chỉnh rơ le máy nén khí ngay.
- Có thể tự thực hiện cách chỉnh rơ le máy nén khí tại nhà không?
Người dùng hoàn toàn có thể tự thực hiện nếu đã nắm rõ cấu tạo, nguyên lý hoạt động và tuân thủ đúng quy trình an toàn. Tuy nhiên, với hệ thống máy nén khí công suất lớn hoặc yêu cầu áp suất chính xác cao, nên ưu tiên kỹ thuật viên chuyên môn để đảm bảo quá trình cách chỉnh rơ le máy nén khí diễn ra an toàn và chính xác.
- Chỉnh sai rơ le máy nén khí có nguy hiểm không?
Việc thực hiện cách chỉnh rơ le máy nén khí không đúng kỹ thuật có thể gây ra nhiều rủi ro như quá áp trong bình chứa, cháy motor, hoặc hệ thống khí nén hoạt động không ổn định. Trong trường hợp nghiêm trọng, còn có thể ảnh hưởng đến độ an toàn của toàn bộ dây chuyền sản xuất, vì vậy cần thao tác cẩn thận và đúng hướng dẫn kỹ thuật.
Việc nắm vững cách chỉnh rơ le máy nén khí không chỉ giúp hệ thống vận hành đúng áp suất mà còn góp phần bảo vệ động cơ, tiết kiệm điện năng và kéo dài tuổi thọ thiết bị. Nếu thực hiện đúng kỹ thuật và kiểm tra định kỳ, rơ le sẽ luôn hoạt động ổn định, hạn chế tối đa các sự cố không mong muốn trong quá trình sử dụng. Hy vọng những hướng dẫn trong bài viết sẽ giúp bạn dễ dàng điều chỉnh rơ le an toàn và hiệu quả hơn trong thực tế.
