Bình chứa khí nén là thiết bị dùng để lưu trữ khí nén, đồng thời giúp ổn định áp suất và đảm bảo nguồn cấp khí liên tục cho các thiết bị trong quá trình vận hành. Việc lựa chọn đúng dung tích và chủng loại bình không chỉ giúp hệ thống vận hành hiệu quả hơn mà còn giảm hao mòn cho máy nén khí. Để hiểu rõ hơn về vai trò của thiết bị này, hãy cùng Máy Nén Khí DL tìm hiểu cấu tạo, nguyên lý hoạt động cũng như những lưu ý quan trọng khi chọn mua sản phẩm trong bài viết dưới đây.

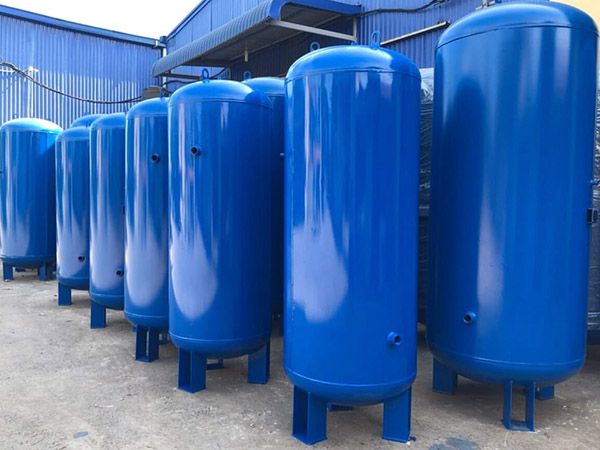

Bình chứa khí nén là gì?
Bình chứa khí nén (Air Receiver Tank) là bộ phận quan trọng trong hệ thống khí nén, có nhiệm vụ tích trữ lượng khí sau quá trình nén, đồng thời đảm bảo nguồn cấp ổn định cho các thiết bị đầu cuối. Thiết bị này còn góp phần hạn chế tình trạng dao động áp suất, giảm sụt áp trên đường ống và nâng cao hiệu quả vận hành của toàn hệ thống.
Ngoài chức năng lưu trữ, bình chứa còn hỗ trợ làm mát khí nén, tách hơi nước và giảm tải cho máy nén khí trong quá trình vận hành liên tục.
Trong các nhà máy sản xuất, xưởng cơ khí, ngành thực phẩm, dệt may hay điện tử, bình chứa khí nén gần như là thiết bị không thể thiếu trong hệ thống khí nén công nghiệp.
Cấu tạo và nguyên lý hoạt động bình chứa khí nén
Bình chứa khí nén được thiết kế với nhiều bộ phận phối hợp hoạt động nhằm lưu trữ và phân phối khí nén hiệu quả. Nắm rõ cấu tạo và nguyên lý vận hành của thiết bị sẽ giúp người dùng sử dụng đúng cách, nâng cao hiệu suất làm việc và kéo dài tuổi thọ hệ thống.

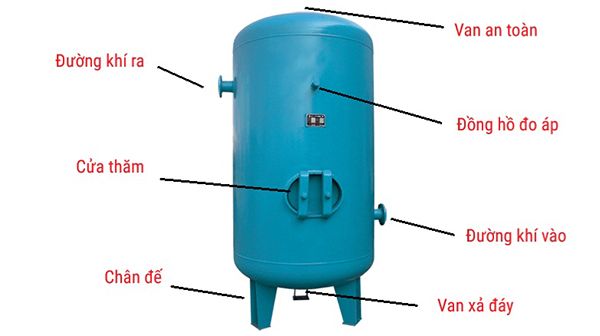

Cấu tạo chi tiết
Một bình chứa khí nén tiêu chuẩn thường được cấu thành từ các bộ phận chính sau:
- Thân bình: Là bộ phận chiếm diện tích lớn nhất, có nhiệm vụ chứa và lưu trữ khí nén dưới áp suất cao. Thân bình thường được chế tạo từ thép chịu áp lực hoặc inox để đảm bảo độ bền và an toàn trong quá trình vận hành.
- Van an toàn: Có chức năng tự động xả bớt khí khi áp suất trong bình vượt quá mức cho phép, giúp ngăn ngừa nguy cơ quá áp và đảm bảo an toàn cho hệ thống.
- Đồng hồ áp suất: Dùng để theo dõi và hiển thị áp suất khí nén bên trong bình, giúp người vận hành dễ dàng kiểm soát tình trạng hoạt động của hệ thống.
- Van xả đáy: Được lắp ở phần đáy bình để loại bỏ nước ngưng tụ, dầu và các tạp chất tích tụ trong quá trình sử dụng, hạn chế hiện tượng ăn mòn bên trong bình chứa.
- Cửa khí vào: Là vị trí tiếp nhận khí nén từ máy nén khí và đưa vào bên trong bình để lưu trữ.
- Cửa khí ra: Có nhiệm vụ dẫn khí nén từ bình chứa đến hệ thống đường ống hoặc các thiết bị sử dụng khí nén.
- Chân đế: Giúp cố định bình chứa trên nền lắp đặt, đảm bảo thiết bị vận hành ổn định và hạn chế rung lắc.
- Mặt bích kiểm tra: Hỗ trợ quá trình kiểm tra, vệ sinh và bảo dưỡng định kỳ bên trong bình chứa, giúp phát hiện sớm các dấu hiệu hư hỏng hoặc ăn mòn.
Nguyên lý hoạt động bình chứa khí nén
Bình chứa khí nén hoạt động theo nguyên lý lưu trữ và điều tiết lượng khí nén do máy nén khí tạo ra trước khi phân phối đến các thiết bị sử dụng. Cụ thể, thiết bị hoạt động theo cơ chế sau:
- Máy nén khí nén không khí từ môi trường và đưa khí nén vào bình chứa thông qua cửa khí vào.
- Khí nén được tích trữ bên trong bình ở mức áp suất đã được cài đặt sẵn, tạo nguồn dự trữ cho hệ thống.
- Khi các thiết bị đầu cuối cần sử dụng, khí nén sẽ được cấp từ bình chứa thông qua cửa khí ra và phân phối đến các vị trí làm việc.
- Trong quá trình lưu trữ, nhiệt độ khí nén giảm dần khiến hơi nước và một phần tạp chất ngưng tụ xuống đáy bình.
- Lượng nước ngưng này sẽ được xả bỏ định kỳ bằng van xả đáy hoặc hệ thống xả nước tự động để đảm bảo chất lượng khí nén.
- Khi áp suất trong bình giảm xuống dưới ngưỡng cài đặt, máy nén khí sẽ tự động khởi động để bổ sung lượng khí còn thiếu và duy trì áp suất ổn định.
Nhờ cơ chế hoạt động này, bình chứa khí nén giúp cân bằng lưu lượng khí giữa nguồn cấp và nhu cầu sử dụng, hạn chế tình trạng sụt áp đột ngột, đồng thời góp phần kéo dài tuổi thọ cho máy nén khí và các thiết bị trong hệ thống.
Đặc điểm và vai trò của bình chứa khí nén
Bình chứa khí nén không chỉ là nơi lưu trữ khí nén dự phòng mà còn góp phần nâng cao hiệu quả vận hành và độ ổn định của toàn bộ hệ thống khí nén. Một số vai trò nổi bật của thiết bị này gồm:
- Dự trữ khí nén: Cung cấp nguồn khí dự phòng, giúp đáp ứng nhanh nhu cầu sử dụng và duy trì hoạt động sản xuất liên tục.
- Ổn định áp suất hệ thống: Hạn chế tình trạng sụt áp hoặc dao động áp suất khi nhiều thiết bị cùng sử dụng khí nén trong cùng một thời điểm.

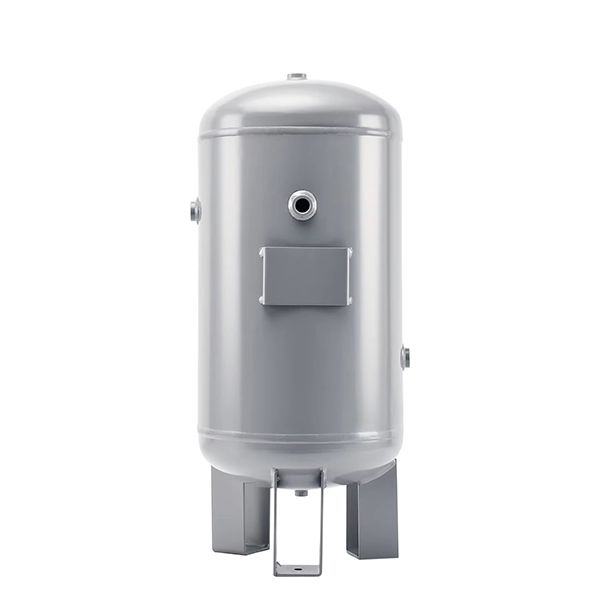

- Giảm tải cho máy nén khí: Hỗ trợ cân bằng lưu lượng khí tiêu thụ, từ đó giảm tần suất khởi động và dừng máy liên tục.
- Tiết kiệm điện năng: Khi máy nén khí hoạt động ổn định và ít đóng ngắt hơn, lượng điện năng tiêu thụ cũng được tối ưu đáng kể.
- Hỗ trợ tách nước và làm mát khí nén: Tạo điều kiện để hơi nước ngưng tụ và lắng xuống đáy bình, góp phần nâng cao chất lượng khí nén đầu ra.
- Giảm rung động và dao động lưu lượng: Giúp dòng khí được phân phối đều hơn, hạn chế các biến động áp suất ảnh hưởng đến thiết bị sử dụng.
- Kéo dài tuổi thọ thiết bị: Giảm áp lực vận hành cho máy nén khí, đồng thời hạn chế hao mòn đối với hệ thống đường ống và thiết bị đầu cuối.
- Nâng cao hiệu suất vận hành: Đảm bảo nguồn khí nén luôn ổn định, giúp toàn bộ hệ thống hoạt động hiệu quả hơn.
Các loại bình chứa khí nén phổ biến hiện nay
Bình chứa khí nén được phân loại dựa trên nhiều tiêu chí như dung tích, kiểu dáng và vật liệu chế tạo. Dưới đây là một số loại bình chứa khí nén phổ biến đang được sử dụng rộng rãi trong các hệ thống khí nén công nghiệp hiện nay.

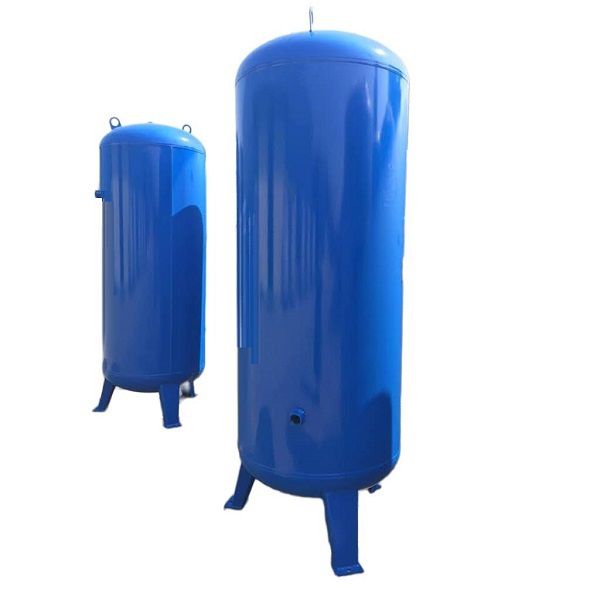

Dựa theo dung tích bình
Tùy theo lưu lượng khí tiêu thụ và quy mô vận hành, doanh nghiệp có thể lựa chọn các mức dung tích bình chứa khí nén phù hợp như:
- Bình chứa khí nén 120L – 300L: Thường được sử dụng cho các gara sửa chữa ô tô, tiệm cơ khí nhỏ hoặc hệ thống khí nén có nhu cầu sử dụng không quá lớn.
- Bình chứa khí nén 500L: Phù hợp với các xưởng sản xuất quy mô vừa, giúp dự trữ khí nén ổn định và giảm tải cho máy nén khí trong quá trình vận hành.
- Bình chứa khí nén 1000L: Được sử dụng phổ biến trong các nhà máy, xưởng sản xuất có lưu lượng khí tiêu thụ trung bình đến lớn.
- Bình chứa khí nén 2000L – 3000L: Thích hợp cho các hệ thống khí nén công nghiệp hoạt động liên tục, nhiều thiết bị sử dụng khí cùng lúc.
- Bình chứa khí nén trên 5000L: Thường được lắp đặt tại các nhà máy quy mô lớn, khu công nghiệp hoặc dây chuyền sản xuất có nhu cầu tiêu thụ khí nén cao và ổn định.
Dựa theo kiểu dáng bình
Xét theo thiết kế, bình chứa khí nén hiện nay chủ yếu được chia thành hai loại là bình đứng và bình nằm ngang.
- Bình chứa khí nén đứng được sử dụng rộng rãi trong các nhà xưởng nhờ khả năng tiết kiệm diện tích lắp đặt và hỗ trợ thoát nước ngưng tụ hiệu quả. Đây là lựa chọn phù hợp cho các hệ thống khí nén cố định có không gian mặt bằng hạn chế.

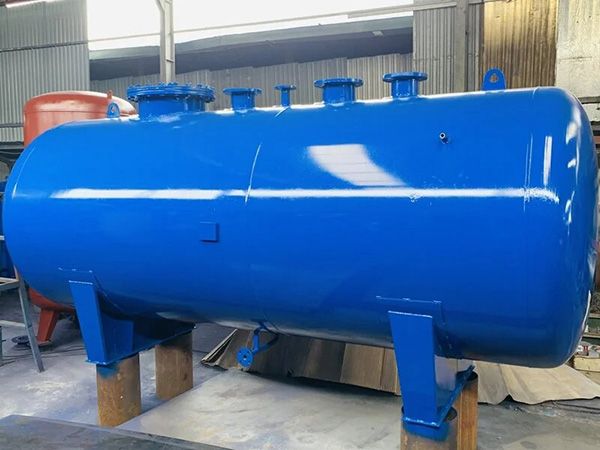

- Bình chứa khí nén nằm ngang thích hợp với những khu vực có chiều cao lắp đặt thấp hoặc các hệ thống cần thuận tiện cho việc vận chuyển, bảo trì. Loại bình này thường được sử dụng trong các công trình hoặc ứng dụng có yêu cầu đặc thù về không gian.
Phân loại theo vật liệu
Vật liệu chế tạo ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp lực và tuổi thọ của bình chứa khí nén. Hiện nay, các loại bình phổ biến trên thị trường gồm:
- Bình chứa khí nén thép carbon: Đây là dòng sản phẩm được sử dụng phổ biến nhất nhờ khả năng chịu áp lực tốt, độ bền cao và chi phí đầu tư hợp lý. Loại bình này phù hợp với đa số hệ thống khí nén trong các nhà xưởng và cơ sở sản xuất.
- Bình chứa khí nén inox: Được đánh giá cao nhờ khả năng chống ăn mòn và chống oxy hóa hiệu quả. Bình inox thường được sử dụng trong ngành thực phẩm, dược phẩm, y tế hoặc các môi trường yêu cầu tiêu chuẩn vệ sinh cao.
- Bình chứa khí nén mạ kẽm: Bề mặt được phủ lớp kẽm giúp tăng khả năng chống gỉ sét và hạn chế tác động của môi trường. Loại bình này phù hợp với những khu vực có độ ẩm cao hoặc điều kiện làm việc khắc nghiệt.
Cách xác định dung tích bình theo công suất máy
Lựa chọn bình chứa khí nén phù hợp là yếu tố quan trọng giúp hệ thống vận hành ổn định, đồng thời đảm bảo an toàn trong quá trình sử dụng. Công thức xác định dung tích bình theo công suất máy là:
Dung tích bình chứa khí nén (Lít) = Công suất máy nén khí (HP) × 40 – 60
Dựa trên công thức này, người dùng có thể tham khảo bảng lựa chọn dưới đây:
| Công suất máy nén khí | Dung tích bình khuyến nghị |
| 5 HP | 200 – 300 lít |
| 10 HP | 500 lít |
| 15 HP | 600 – 1000 lít |
| 20 HP | 1000 lít |
| 30 HP | 1500 – 2000 lít |
| 50 HP | Từ 3000 lít trở lên |
Lưu ý: Các thông số trong bảng chỉ mang tính tham khảo, bởi việc lựa chọn dung tích bình chứa khí nén cần dựa trên điều kiện vận hành thực tế của từng hệ thống. Nếu cần xác định chính xác dung tích phù hợp nhằm đảm bảo nguồn khí ổn định, tránh lãng phí chi phí đầu tư và đáp ứng nhu cầu mở rộng trong tương lai, hãy liên hệ Máy Nén Khí DL để được đội ngũ kỹ thuật tư vấn và đề xuất giải pháp tối ưu.
Tiêu chí chọn bình chứa khí nén chất lượng an toàn
Việc lựa chọn bình chứa khí nén không chỉ ảnh hưởng đến hiệu quả vận hành mà còn liên quan trực tiếp đến mức độ an toàn của toàn bộ hệ thống. Để đảm bảo thiết bị hoạt động ổn định và bền bỉ trong thời gian dài, doanh nghiệp nên lưu ý các tiêu chí sau:
- Có chứng nhận kiểm định áp lực: Bình chứa cần được sản xuất và kiểm định theo đúng quy định hiện hành, đi kèm đầy đủ hồ sơ kỹ thuật để đảm bảo an toàn trong quá trình sử dụng.
- Lựa chọn đúng áp suất làm việc: Áp suất thiết kế của bình nên cao hơn áp suất vận hành thực tế của hệ thống nhằm đảm bảo khả năng chịu tải và hạn chế rủi ro quá áp.
- Ưu tiên vật liệu chất lượng cao: Nên chọn bình được chế tạo từ thép chịu áp lực hoặc inox đạt tiêu chuẩn để đảm bảo độ bền, khả năng chịu áp suất và chống ăn mòn.

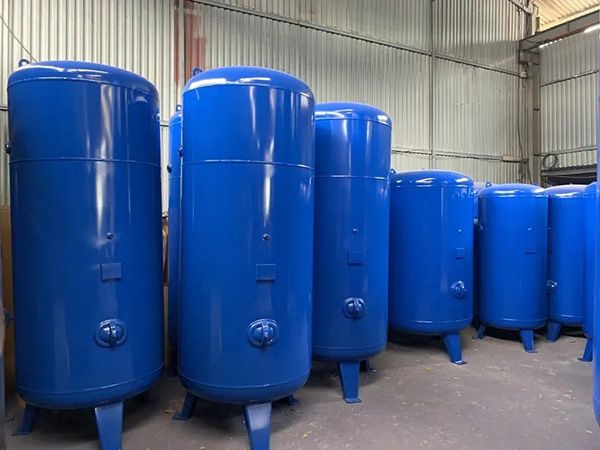

- Kiểm tra chất lượng mối hàn: Các vị trí hàn phải chắc chắn, đồng đều và không xuất hiện các lỗi như rỗ khí, nứt hoặc biến dạng gây ảnh hưởng đến độ an toàn của bình.
- Trang bị đầy đủ phụ kiện an toàn: Một bình chứa đạt chuẩn cần được lắp đặt đầy đủ van an toàn, đồng hồ áp suất, van xả đáy và van khóa khí để hỗ trợ quá trình vận hành, giám sát và bảo dưỡng.
Lưu ý khi lắp đặt bình chứa khí nén an toàn đúng chuẩn
Lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp bình chứa khí nén vận hành ổn định, đảm bảo an toàn và kéo dài tuổi thọ thiết bị. Trong quá trình lắp đặt và sử dụng, doanh nghiệp cần lưu ý một số điểm sau:
- Lựa chọn vị trí lắp đặt phù hợp: Bình chứa nên được đặt trên nền bê tông hoặc bệ đỡ chắc chắn để đảm bảo khả năng chịu tải và hạn chế rung lắc khi vận hành.
- Đảm bảo không gian thông thoáng: Khu vực lắp đặt cần khô ráo, thông thoáng và có đủ khoảng trống để thuận tiện cho việc kiểm tra, bảo dưỡng định kỳ.
- Tránh xa nguồn nhiệt và hóa chất ăn mòn: Không nên đặt bình gần lò hơi, thiết bị phát nhiệt hoặc môi trường có hóa chất để hạn chế nguy cơ hư hỏng và ăn mòn thiết bị.
- Xả nước ngưng tụ thường xuyên: Nước và tạp chất tích tụ bên trong bình cần được xả định kỳ để hạn chế ăn mòn và đảm bảo chất lượng khí nén.
- Kiểm tra tình trạng rò rỉ, ăn mòn: Thường xuyên theo dõi bề mặt bình, các mối hàn và hệ thống van để phát hiện sớm các dấu hiệu bất thường.
- Không tự ý sửa chữa hoặc hàn cắt: Mọi hoạt động sửa chữa, thay thế hoặc gia công trên bình chứa cần được thực hiện bởi đơn vị có chuyên môn và tuân thủ các quy định an toàn.
Bình chứa khí nén đóng vai trò quan trọng trong việc lưu trữ khí nén, ổn định áp suất và tối ưu hiệu quả vận hành của hệ thống. Việc lựa chọn đúng dung tích và tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp vận hành an toàn, tiết kiệm chi phí và kéo dài tuổi thọ thiết bị. Nếu cần tư vấn lựa chọn bình chứa khí nén phù hợp hoặc thiết kế hệ thống khí nén cho nhà xưởng, hãy liên hệ Máy Nén Khí DL để được đội ngũ kỹ thuật hỗ trợ giải pháp tối ưu, đáp ứng đúng nhu cầu sử dụng thực tế.
